Hardware-Details

Das Board kombiniert einen Aerobits TT-SC1 1090-MHz-ADS-B-Empfänger mit einem ESP32-S3-WROOM-1-N8R8-Modul. Der Empfänger sendet seine dekodierten Meldungen über UART an den ESP32-S3, und die Reset- und Boot-Leitungen des Empfängers sind ebenfalls mit dem ESP32-S3 verbunden. Zwei 12-polige Stiftleisten führen auf der einen Seite die Leitungen des Empfängers und auf der anderen die freien ESP32-S3-Pins heraus. Zwei Qwiic-Connectors führen den I2C-Bus des ESP32-S3, sodass sich ein Display oder Sensor ohne Löten ergänzen lässt.

Wichtige technische Daten​

SpecificationValue
MCU
MCUESP32-S3, Dual-Core Xtensa LX7
TaktfrequenzBis zu 240 MHz
SRAM512 KB
Flash8 MB
PSRAM8 MB (Octal-SPI)
Konnektivität
Wi-FiWi-Fi 4, 802.11 b/g/n bei 2,4 GHz
BluetoothBluetooth LE 5
FunkmodulESP32-S3-WROOM-1-N8R8
Schnittstelle
GPIO5 freie GPIO an der Stiftleiste (IO1, IO2, IO39, IO40, IO41), plus IO0
QwiicJa, 2 Connectors am I2C-Bus des ESP32-S3
Steckbrett-kompatibelNein
USB-UART-BrückeCH340K, mit automatischem Reset und Boot
Stromversorgung
Versorgungsspannung5 V über USB-C oder den VCC-Pin der Stiftleiste, geregelt auf 3,3 V
SpannungsreglerTPS7A2633 (3,3 V, 500 mA)
Logikpegel3,3 V
Akku-ConnectorKeiner
Integriertes LadegerätNein
Stromaufnahme des Empfängers70 mA typisch bei 3,3 V
Sonstiges
ADS-B-EmpfängerAerobits TT-SC1 (Version b), IPEX-Antennen-Connector
Betriebsfrequenz1090 MHz
Empfindlichkeit des Empfängers-85 dBm
Gleichzeitig verfolgte FlugzeugeBis zu 100
ReichweiteMehr als 150 km (Herstellerangabe, freies Gelände mit einer 1-dBi-Antenne)
EntwicklungsumgebungenArduino IDE, MicroPython, ESP-IDF
Abmessungen38 x 54 mm
Befestigungslöcher4 x 3,2 mm

Pinbelegung​

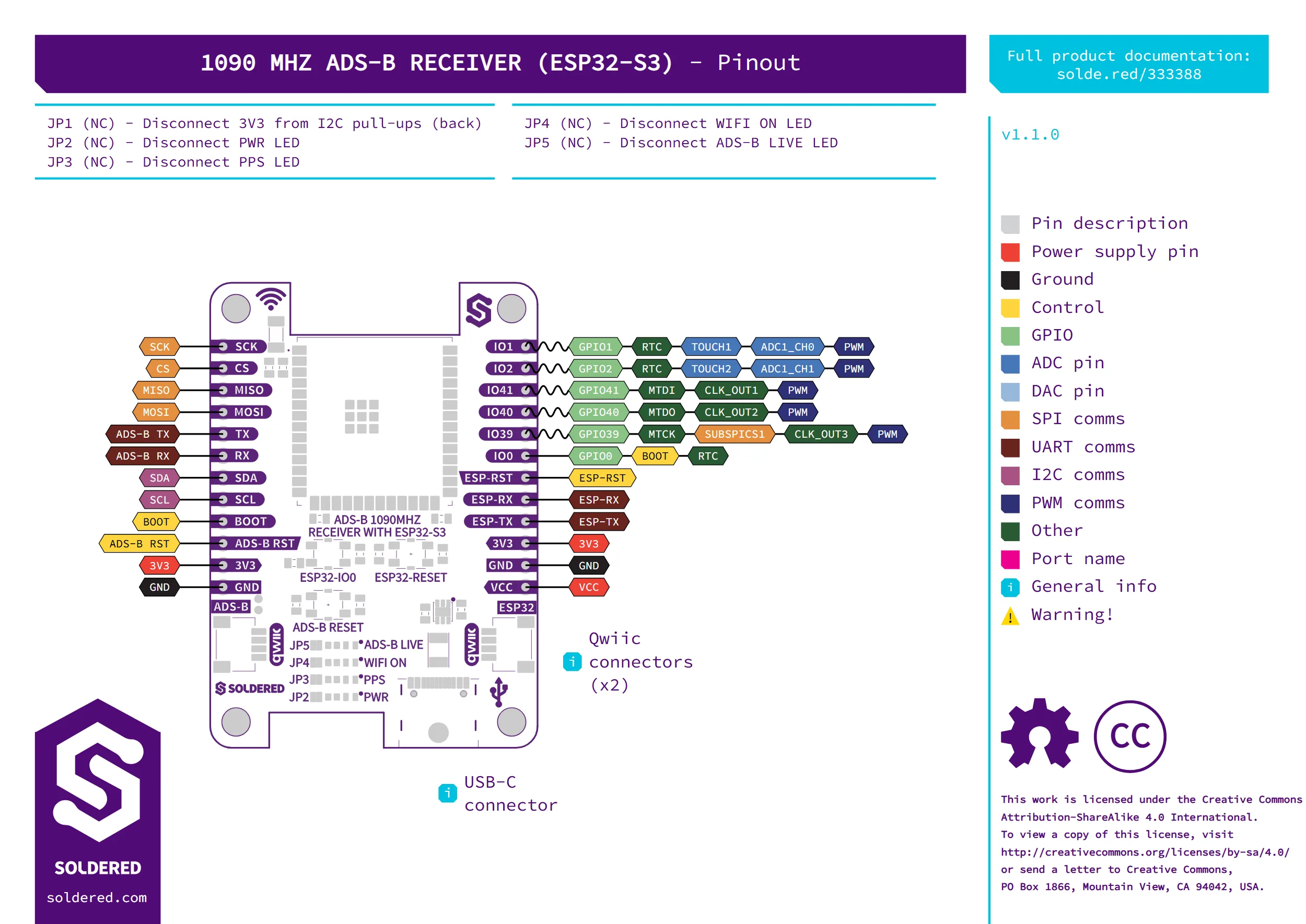

Pinbelegungsdiagramm des Soldered ADS-B 1090MHz Receiver ESP32-S3 in der Draufsicht, mit Beschriftung des ADS-B-Headers (SCK, CS, MISO, MOSI, ADS-B TX, ADS-B RX, SDA, SCL, BOOT, ADS-B RST, 3V3, GND) links, des ESP32-Headers (IO1, IO2, IO41, IO40, IO39, IO0, ESP-RST, ESP-RX, ESP-TX, 3V3, GND, VCC) rechts, zwei Qwiic-Connectors, den Jumpern JP2 bis JP5 auf der Board-Oberseite, einer Legende der Jumper und dem USB-C-Connector
Pinbelegung des Soldered ADS-B 1090MHz Receiver ESP32-S3

Pin-Details​

Pin-BeschriftungPin-NameBeschreibung
SCKSPI-TaktVerbindet IO12 des ESP32-S3 mit dem SPI-Takt-Pin des TT-SC1. Das Datenblatt des TT-SC1 kennzeichnet diesen Pin als für die future Nutzung reserviert.
CSSPI-ChipauswahlVerbindet IO10 des ESP32-S3 mit dem SPI-Chipauswahl-Pin des TT-SC1. Das Datenblatt des TT-SC1 kennzeichnet diesen Pin als für die zukünftige Nutzung reserviert.
MISOSPI-DateneingangVerbindet IO13 des ESP32-S3 mit dem SPI-MISO-Pin des TT-SC1. Das Datenblatt des TT-SC1 kennzeichnet diesen Pin als für die zukünftige Nutzung reserviert.
MOSISPI-DatenausgangVerbindet IO11 des ESP32-S3 mit dem SPI-MOSI-Pin des TT-SC1. Das Datenblatt des TT-SC1 kennzeichnet diesen Pin als für die zukünftige Nutzung reserviert.
ADS-B TXHaupt-UART-TX des TT-SC1Hier verlassen die dekodierten Meldungen den Empfänger. Mit IO17 des ESP32-S3 verbunden.
ADS-B RXHaupt-UART-RX des TT-SC1Hier gelangen Befehle in den Empfänger. Mit IO18 des ESP32-S3 verbunden.
SDAI2C-Daten des ESP32-S3IO8 des ESP32-S3, gemeinsam mit beiden Qwiic-Connectors genutzt. Über JP1 mit 10 kΩ auf 3,3 V hochgezogen.
SCLI2C-Takt des ESP32-S3IO9 des ESP32-S3, gemeinsam mit beiden Qwiic-Connectors genutzt. Über JP1 mit 10 kΩ auf 3,3 V hochgezogen.
BOOTTT-SC1 B/CDer Auslöser für Bootloader und Konfiguration des Empfängers. Mit IO3 des ESP32-S3 verbunden und mit 10 kΩ auf 3,3 V hochgezogen.
ADS-B RSTTT-SC1-ResetSetzt den Empfänger zurück. Mit IO21 des ESP32-S3 und mit der Taste ADS-B RESET verbunden.
IO1ESP32-S3 GPIO1RTC, TOUCH1, ADC1_CH0, PWM.
IO2ESP32-S3 GPIO2RTC, TOUCH2, ADC1_CH1, PWM.
IO41ESP32-S3 GPIO41MTDI, CLK_OUT1, PWM.
IO40ESP32-S3 GPIO40MTDO, CLK_OUT2, PWM.
IO39ESP32-S3 GPIO39MTCK, SUBSPICS1, CLK_OUT3, PWM.
IO0ESP32-S3 GPIO0Boot-Strapping-Pin, außerdem mit der Taste ESP32-IO0 verbunden.
ESP-RSTESP32-S3 ENSetzt den ESP32-S3 zurück. Außerdem mit der Taste ESP32-RESET und der automatischen Reset-Schaltung des CH340K verbunden.
ESP-RXESP32-S3 UART0 RXÜber einen 1-kΩ-Widerstand mit dem USB-seriell-Chip CH340K gemeinsam genutzt.
ESP-TXESP32-S3 UART0 TXÜber einen 1-kΩ-Widerstand mit dem USB-seriell-Chip CH340K gemeinsam genutzt.
VCC5-V-SchieneDieselbe Schiene wie der USB-C-Connector, hinter dessen 500-mA-Sicherung. Speist den Spannungsregler.
3V33,3-V-SchieneAusgang des integrierten Reglers TPS7A2633.
GNDMasseGemeinsame Masse.

Die eigenen I2C-Pins des TT-SC1 liegen nicht an der Stiftleiste: Sie enden an Testpunkten auf dem Board, und sein Datenblatt kennzeichnet sie als für die zukünftige Nutzung reserviert.

Unterhalb des Moduls befinden sich drei Tasten: ESP32-RESET setzt den ESP32-S3 zurück, ESP32-IO0 zieht dessen Boot-Pin IO0 auf Low, und ADS-B RESET setzt nur den Empfänger zurück, sodass Sie das eine Gerät neu starten können, ohne das andere aus- und wieder einzuschalten.

Die vier Status-LEDs befinden sich zwischen den beiden Qwiic-Connectors:

LEDFarbeAngesteuert von
PWRViolettDer 3,3-V-Schiene, sie leuchtet also immer, wenn das Board mit Strom versorgt wird.
PPSGelbEinem Puls-pro-Sekunde-Signal am PPS-Eingang des Empfängers, der den PPS-Ausgang einer GNSS-Quelle aufnimmt. Nichts auf dem Board liefert ein solches Signal, daher bleibt diese LED aus, solange kein PPS-Signal an diesen Eingang angelegt wird.
WIFI ONGrünIO16 des ESP32-S3, bei HIGH an. Ihre Firmware entscheidet, wann sie leuchtet.
ADS-B LIVEBlauIO15 des ESP32-S3, bei HIGH an. Ihre Firmware entscheidet, wann sie leuchtet.

Stromversorgung​

Das Board bezieht 5 V vom USB-C-Connector über eine 500-mA-Sicherung oder vom VCC-Pin der Stiftleiste. Ein integrierter Regler TPS7A2633 (3,3 V, 500 mA) erzeugt die 3,3-V-Schiene, die den ESP32-S3, den TT-SC1-Empfänger und beide Qwiic-Connectors versorgt. Alle I/O arbeiten mit 3,3-V-Logik.

Der TT-SC1-Empfänger nimmt typisch 70 mA bei 3,3 V auf. Der Shop gibt den Ruhestrom des Boards mit 80 mA an, ohne die Bedingungen hinter dieser Angabe, daher ist er nicht mit der typischen Stromaufnahme des Empfängers vergleichbar.

Abmessungen​

  • Board-Größe: 38 x 54 mm
  • Befestigung: vier Löcher mit 3,2 mm

Jumper​

Draufsicht auf den Soldered ADS-B 1090MHz Receiver ESP32-S3: das ESP32-S3-Modul oben, die linke Stiftleiste mit der Beschriftung SCK, CS, MISO, MOSI, TX, RX, SDA, SCL, BOOT, ADS-B RST, 3V3 und GND, die rechte Stiftleiste mit der Beschriftung IO1, IO2, IO41, IO40, IO39, IO0, ESP-RST, ESP-RX, ESP-TX, 3V3, GND und VCC, die Tasten ESP32-IO0, ESP32-RESET und ADS-B RESET, die Jumper JP2 bis JP5 neben den Beschriftungen ADS-B LIVE, WIFI ON, PPS und PWR, zwei Qwiic-Connectors und der USB-C-Connector
Draufsicht: Jumper JP2 bis JP5
JumperStandardFunktion
JP1GeschlossenVerbindet die 10-kΩ-Pull-ups an SDA und SCL mit 3,3 V. Trennen Sie ihn auf, um beide Pull-ups abzutrennen. Er befindet sich auf der Rückseite des Boards.
JP2 to JP5GeschlossenJeder verbindet eine Status-LED: JP2 die PWR-LED, JP3 die PPS-LED, JP4 die WIFI-ON-LED, JP5 die ADS-B-LIVE-LED. Trennen Sie einen auf, um die jeweilige LED abzutrennen und ihren Strom zu sparen.

Hardware-Repository​

Für dieses Board wurde in der GitHub-Organisation SolderedElectronics kein Hardware-Design-Repository gefunden. Die READMEs der Bibliotheken erwähnen ein Hardware-Repository für dieses Board, verlinken aber nicht darauf.
