Hardware-Details

Der PCA9685 erzeugt das eigentliche PWM-Signal. Dieses Board beschaltet ihn mit zwei Qwiic connectors, einer 6-poligen Stiftleiste, einer Schraubklemme für die Servo-Spannungsversorgung, sechs Lötbrücken, die die I2C-Adresse festlegen, und einer siebten, die die I2C- Pull-up-Widerstände steuert.

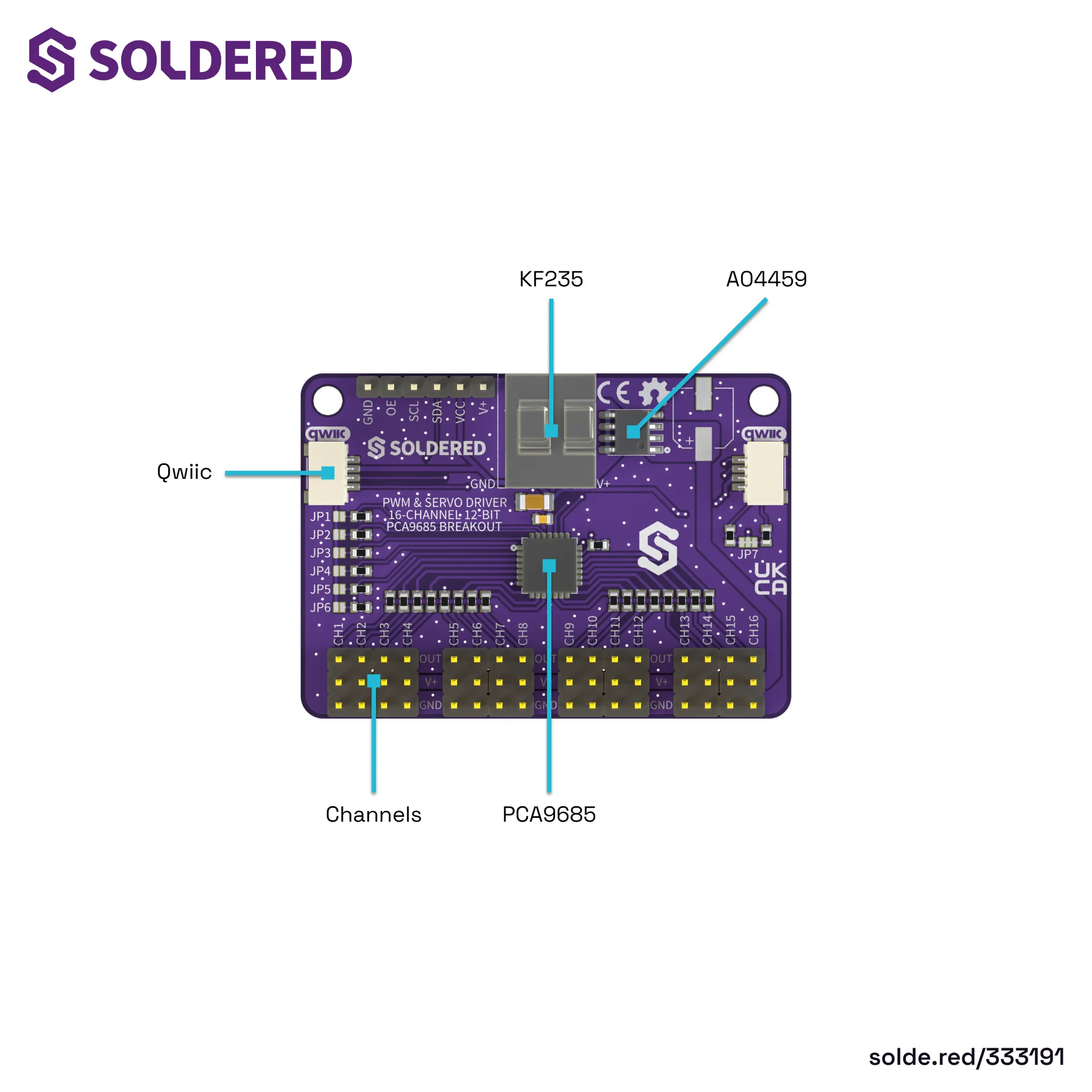

Draufsicht auf das Board mit Markierungen für den PCA9685 in der Mitte, einen Qwiic connector am linken Rand, die Kanal-Stiftleisten am unteren Rand, die zweipolige Schraubklemme oben und den kleinen achtpoligen MOSFET daneben
Hauptkomponenten. Die Markierung KF235 zeigt die Schraubklemme für die Servo-Spannungsversorgung; die Markierung A04459 zeigt den Verpolungsschutz-MOSFET, Teil AO4459

Die Servo-Spannungsversorgung wird über die zweipolige 5-mm-Schraubklemme am oberen Rand eingespeist. Das kleine achtpolige Bauteil daneben ist ein P-Kanal-MOSFET in Reihe mit dem V+-Eingang der Klemme. Eine verpolt an die Schraubklemme angeschlossene Versorgung wird so blockiert, bevor sie die Servo-Versorgungsleitung erreicht. Der V+-Pin der Stiftleiste trifft erst nach dem MOSFET auf die Versorgungsleitung und hat daher keinen solchen Schutz: Prüfen Sie die Polarität, bevor Sie das Board über die Stiftleiste mit Spannung versorgen.

Wichtige technische Daten​

SpecificationValue
Schnittstelle
SchnittstelleI2C (Steuerung), PWM (16 Ausgänge)
Qwiic-Connector2
Standard-I2C-Adresse0x40
Adressbereich0x40 bis 0x7F, einstellbar über sechs Lötbrücken
Kanäle16, einzeln programmierbar
Auflösung12 Bit, 4096 Schritte pro Kanal
PWM-Frequenz24 Hz bis 1526 Hz, für alle Kanäle gemeinsam. 200 Hz beim Einschalten des ICs; die Soldered-Bibliotheken setzen bei der Initialisierung 50 Hz
Spannungsversorgung
Logikversorgung3,3 V, 6 mA typisch / 10 mA maximal
Ausgangstreiber25 mA Senke (typisch, mindestens 12 mA), 10 mA Quelle pro Kanal bei 3 V oder mehr; 400 mA insgesamt für das Gehäuse
Sonstiges
Treiber-ICPCA9685 (NXP), Teil PCA9685BS,118
Abmessungen54 x 38 x 7,2 mm
Befestigungslöcher2 x 3,2 mm
Betriebstemperatur-40 °C bis +85 °C

Pinbelegung​

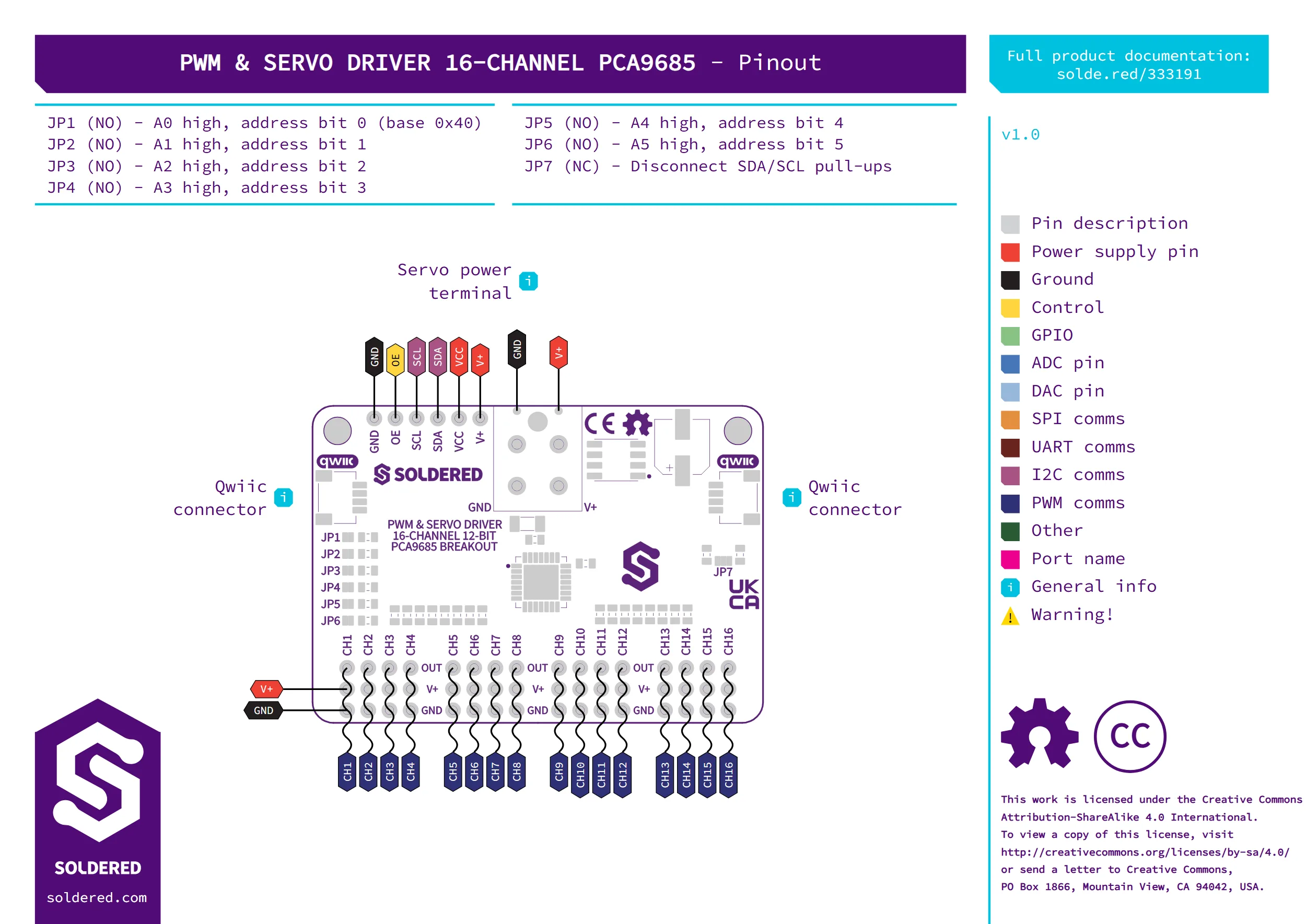

Offizielles Pinbelegungsdiagramm: die 6-polige Stiftleiste (GND, OE, SCL, SDA, VCC, V+), die Schraubklemme für die Servo-Spannungsversorgung (GND, V+), zwei Qwiic connectors, die Lötbrücken JP1 bis JP6 für die I2C-Adressauswahl und JP7 für die I2C-Pull-ups sowie die Kanal-Stiftleisten CH1 bis CH16, jeweils als OUT, V+ und GND herausgeführt
Soldered PWM & Servo Driver 16-Channel 12-bit PCA9685 breakout pinout
Pin-BeschriftungPin-NameBeschreibung
GND (Stiftleiste)Logik-MasseMassebezug für den Anschluss über die Stiftleiste.
OEOutput EnableActive low. Auf dem Board auf Low gezogen, daher sind standardmäßig alle 16 Ausgänge aktiviert. Auf High setzen, um alle Ausgänge gleichzeitig zu deaktivieren.
SCLI2C-TaktMit der I2C-Taktleitung Ihres Controllers verbinden. Wird auch über die Qwiic connectors geführt.
SDAI2C-DatenMit der I2C-Datenleitung Ihres Controllers verbinden. Wird auch über die Qwiic connectors geführt.
VCCLogikversorgung3,3-V-Versorgung für den PCA9685-IC. Wird auch über die Qwiic connectors geführt.
V+ (Stiftleiste)Servo-Spannung, StiftleisteDieselbe Leitung wie V+ der Schraubklemme, nach dem Verpolungsschutz-MOSFET zusammengeführt. Ermöglicht es, Servos über die Stiftleiste statt über die Schraubklemme zu versorgen.
V+ (Schraubklemme)Servo-Spannungseingang5-mm-Schraubklemme. Versorgt die Servos über die V+-Pins aller 16 Kanal-Stiftleisten, getrennt von der Logikversorgung.
GND (Schraubklemme)Servo-SpannungsmasseMasserückleitung der Servo-Spannungsversorgung.
qwiic (x2)Qwiic connectorsPlug-and-play-I2C, führt SCL, SDA, 3,3 V und GND. Beide Connectors funktionieren; der andere bleibt frei, um ein weiteres Qwiic-Board anzuschließen.
CH1-CH16 OUTKanal-PWM-AusgangEin PWM-Signal pro Kanal, in den Bibliotheksfunktionen von 0 bis 15 nummeriert.
CH1-CH16 V+KanalversorgungDie Servo-Versorgungsleitung, pro Kanal herausgeführt.
CH1-CH16 GNDKanal-MasseMasse, pro Kanal herausgeführt.
JP1-JP6Adress-Auswahl-LötbrückenBinäre Adressbits A0 (LSB, JP1) bis A5 (JP6). Alle offen (Standard) ergibt die Adresse 0x40; das Schließen von Lötbrücken addiert deren Bitwert, bis zu 0x7F, wenn alle sechs geschlossen sind. Den Wert jeder Lötbrücke finden Sie unter Lötbrücken.
JP7I2C-Pull-up-LötbrückeStandardmäßig geschlossen und verbindet zwei 10-kΩ-Pull-ups mit SDA und SCL. Durchtrennen, um sie abzutrennen.

Spannung und Logikpegel​

AnschlussUnterstützte SpannungHinweise
Logik (VCC)3,3 VDie spezifizierte Logikversorgung des Boards. Es gibt keinen Spannungsregler: VCC geht direkt an den PCA9685. Wenn Sie das Board statt über Qwiic über die Stiftleiste versorgen, verwenden Sie eine 3,3-V-Versorgung.
I2C (SDA, SCL)VCC-PegelÜber zwei 10-kΩ-Widerstände auf VCC gezogen, solange JP7 geschlossen ist.

Der Qwiic connector führt neben I2C auch 3,3-V-Logikspannung, sodass eine reine Qwiic-Verbindung die Logikseite des PCA9685 automatisch versorgt. Was auch immer VCC versorgt, liegt auch am 3,3-V-Pin beider Qwiic connectors an, sodass ein über Qwiic verkettetes Board dieselbe Spannung sieht. Die Servo-Spannungsversorgung benötigt weiterhin eine eigene Quelle an der Schraubklemme oder am V+-Pin der Stiftleiste; sie wird nicht über Qwiic geführt.

Abmessungen​

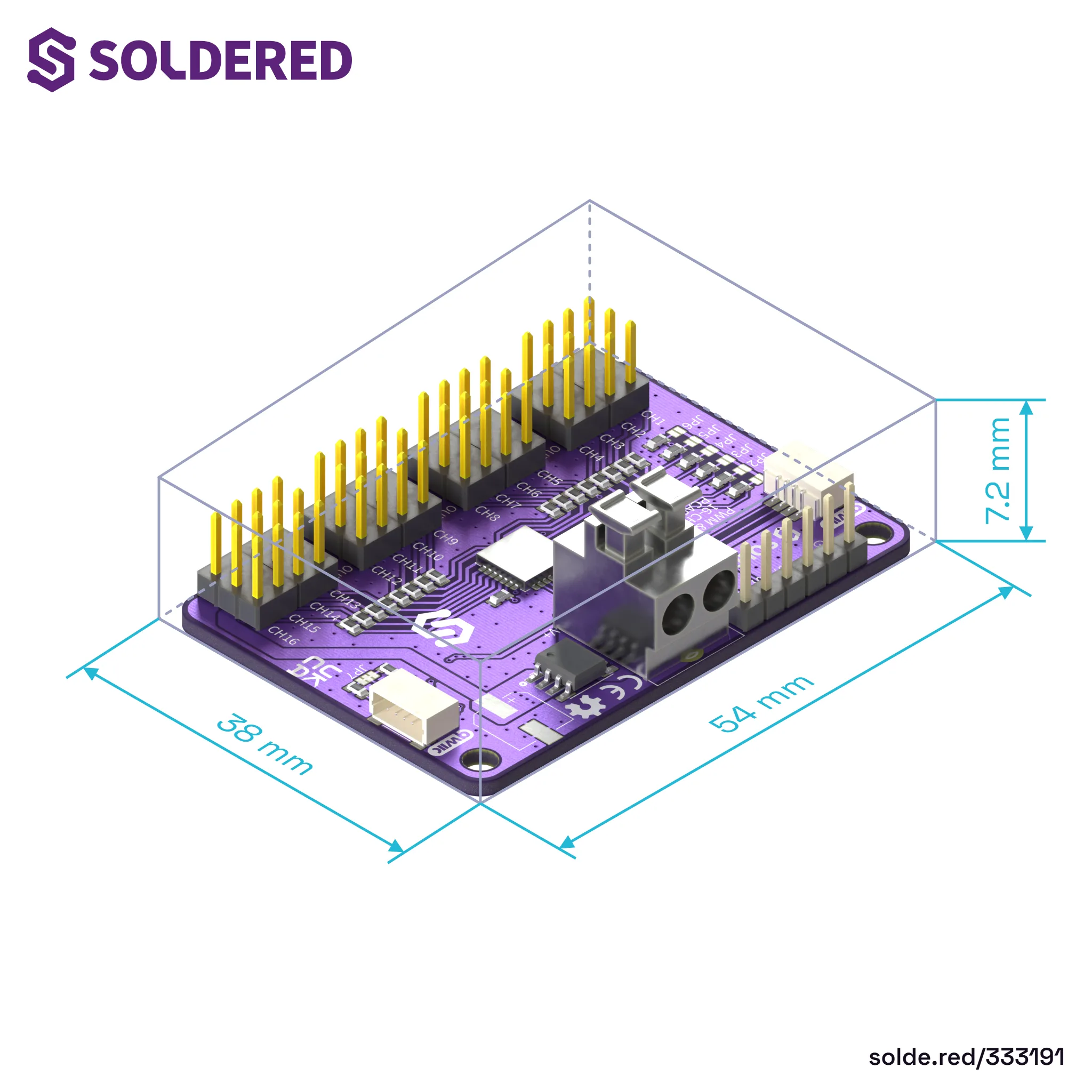

Isometrische Darstellung des Boards in einem Begrenzungsrahmen, markiert mit 54 mm Länge, 38 mm Breite und 7,2 mm Höhe, mit einem sichtbaren Befestigungsloch an jedem Ende
Soldered PWM & Servo Driver 16-Channel 12-bit PCA9685 breakout dimensions

54 x 38 mm, 7,2 mm hoch, mit 2 Befestigungslöchern mit 3,2 mm Durchmesser.

Lötbrücken​

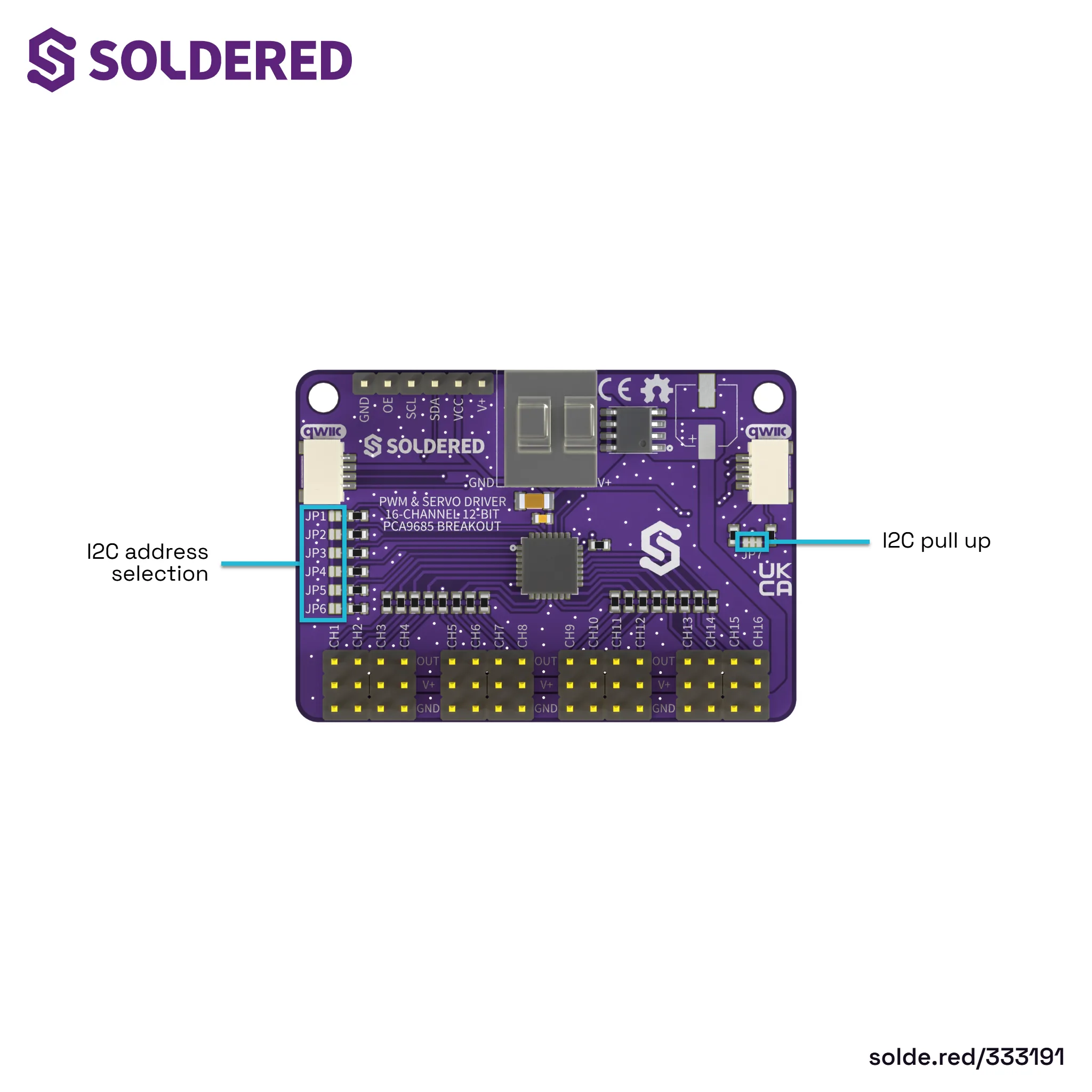

Draufsicht auf das Board mit Hervorhebung von JP1 bis JP6 (beschriftet mit „I2C address selection“) am linken Rand und JP7 (beschriftet mit „I2C pull up“) am rechten Rand, unterhalb des rechten Qwiic connectors
Soldered PWM & Servo Driver 16-Channel 12-bit PCA9685 breakout jumper locations
LötbrückeStandardFunktion
JP1 bis JP6OffenI2C-Adressauswahl. Jede Lötbrücke ist ein Adressbit, JP1 das LSB (A0, +1) bis JP6 (A5, +32). Schließen Sie eine Kombination, um deren Werte zu 0x40 zu addieren.
JP7GeschlossenI2C-Pull-up-Lötbrücke. Verbindet zwei 10-kΩ-Widerstände von VCC mit SDA und SCL. Durchtrennen, um die Pull-ups abzutrennen.

Verwenden Sie nicht 0x70 (JP5 und JP6 geschlossen, die übrigen offen). Das ist die LED-All-Call-Adresse des PCA9685: Sie ist ab dem Einschalten aktiv, begin() (Arduino) und der MicroPython-Konstruktor lassen sie eingeschaltet, und jeder PCA9685 am Bus antwortet darauf.

Vermeiden Sie 0x78 bis 0x7F (JP4, JP5 und JP6 geschlossen, mit beliebiger Kombination von JP1 bis JP3). Der I2C-Bus reserviert 0x78 bis 0x7B für Geräte mit 10-Bit-Adressierung und 0x7C bis 0x7F für zukünftige Verwendung, daher kann ein anderes Gerät am Bus damit kollidieren. Abschnitt 7.1 des PCA9685-Datenblatts listet die reservierten Adressen auf.

0x71, 0x72 und 0x74 können verwendet werden (JP5 und JP6 geschlossen, mit JP1, JP2 oder JP3 allein). Das sind die Sub-Call-Adressen des PCA9685, die beim Einschalten deaktiviert sind, und keine der beiden Soldered-Bibliotheken aktiviert sie.

Sind alle sechs Adress-Lötbrücken offen, gilt die Standardadresse 0x40. Das Schließen einer Kombination von JP1 bis JP6 addiert deren Bitwerte, sodass jede Adresse von 0x40 bis 0x7F erreichbar ist; sind alle sechs geschlossen, ergibt das 0x40 + 63 = 0x7F.

Um zum Beispiel die Adresse 0x45 (0x40 + 5, binär 000101) einzustellen, schließen Sie JP1 (A0, +1) und JP3 (A2, +4) und lassen JP2, JP4, JP5 und JP6 offen.
