Hardware Details

Pločica povezuje Aerobits TT-SC1 ADS-B prijamnik na 1090 MHz s modulom ESP32-S3-WROOM-1-N8R8. Prijamnik šalje dekodirane izvještaje na ESP32-S3 preko UART-a, a linije za reset i boot prijamnika također su spojene na ESP32-S3. Dva 12-pinska headera izvode linije prijamnika s jedne strane, a slobodne pinove ESP32-S3 s druge strane. Dva Qwiic konektora nose I2C sabirnicu ESP32-S3, pa se zaslon ili senzor mogu dodati bez lemljenja.

Key specifications​

SpecificationValue
MCU
MCUESP32-S3, dvojezgreni Xtensa LX7
Radni taktDo 240 MHz
SRAM512 KB
Flash8 MB
PSRAM8 MB (oktalni SPI)
Povezivost
Wi-FiWi-Fi 4, 802.11 b/g/n na 2,4 GHz
BluetoothBluetooth LE 5
Bežični modulESP32-S3-WROOM-1-N8R8
Interfejs
GPIO5 slobodnih GPIO pinova na headeru (IO1, IO2, IO39, IO40, IO41), plus IO0
QwiicDa, 2 konektora na I2C sabirnici ESP32-S3
Kompatibilno s eksperimentalnom pločicomNe
USB-UART mostCH340K, s automatskim resetom i bootom
Snaga
Napon napajanja5 V preko USB-C ili VCC pina headera, regulirano na 3,3 V
Regulator naponaTPS7A2633 (3,3 V, 500 mA)
Logička razina3,3 V
Priključak za baterijuNema
Ugrađeni punjač baterijeNe
Potrošnja struje prijamnika70 mA tipično na 3,3 V
Ostalo
ADS-B prijamnikAerobits TT-SC1 (verzija b), IPEX priključak za antenu
Radna frekvencija1090 MHz
Osjetljivost prijamnika-85 dBm
Broj istodobno praćenih zrakoplovaDo 100
DometViše od 150 km (podatak proizvođača, otvoreni prostor s antenom od 1 dBi)
Razvojna okruženjaArduino IDE, MicroPython, ESP-IDF
Dimenzije38 x 54 mm
Montažne rupe4 x 3,2 mm

Pinout​

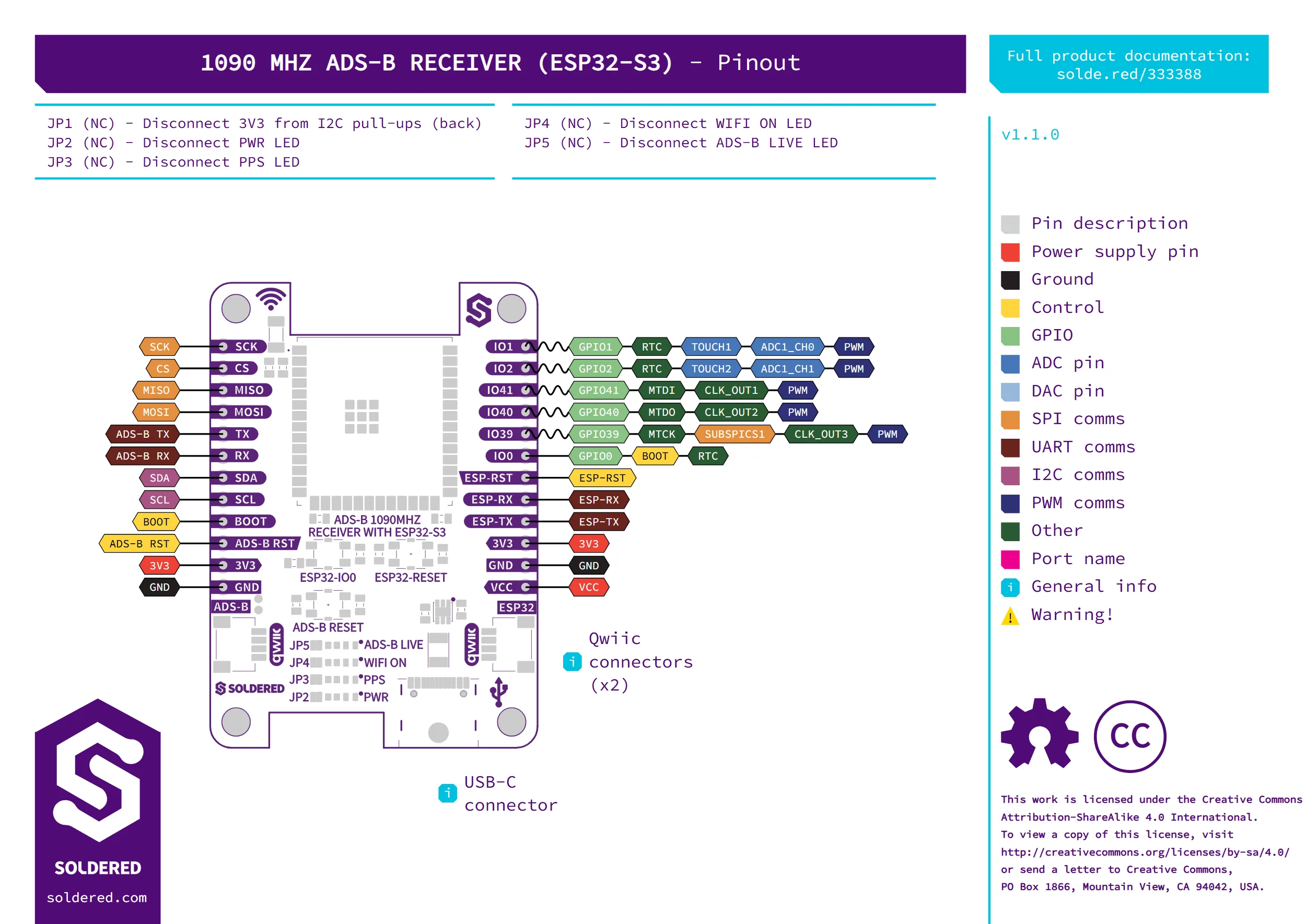

Pinout pločice Soldered ADS-B 1090MHz Receiver ESP32-S3 iz pogleda odozgo, s oznakama ADS-B headera (SCK, CS, MISO, MOSI, ADS-B TX, ADS-B RX, SDA, SCL, BOOT, ADS-B RST, 3V3, GND) s lijeve strane, ESP32 headera (IO1, IO2, IO41, IO40, IO39, IO0, ESP-RST, ESP-RX, ESP-TX, 3V3, GND, VCC) s desne strane, dva Qwiic konektora, jumperi JP2 do JP5 na licu pločice, legenda s popisom jumpera i USB-C konektor
Pinout pločice Soldered ADS-B 1090MHz Receiver ESP32-S3

Pin details​

Oznaka pinaNaziv pinaOpis
SCKSPI taktPovezuje IO12 ESP32-S3 s pinom SPI takta prijamnika TT-SC1. Tehnički list TT-SC1 označava ovaj pin kao rezerviran za buduću upotrebu.
CSSPI odabir uređajaPovezuje IO10 ESP32-S3 s pinom SPI odabira uređaja prijamnika TT-SC1. Tehnički list TT-SC1 označava ovaj pin kao rezerviran za buduću upotrebu.
MISOSPI ulaz podatakaPovezuje IO13 ESP32-S3 s SPI MISO pinom prijamnika TT-SC1. Tehnički list TT-SC1 označava ovaj pin kao rezerviran za buduću upotrebu.
MOSISPI izlaz podatakaPovezuje IO11 ESP32-S3 s SPI MOSI pinom prijamnika TT-SC1. Tehnički list TT-SC1 označava ovaj pin kao rezerviran za buduću upotrebu.
ADS-B TXGlavni UART TX prijamnika TT-SC1Ovdje izlaze dekodirani izvještaji iz prijamnika. Spojen na IO17 ESP32-S3.
ADS-B RXGlavni UART RX prijamnika TT-SC1Ovdje ulaze naredbe u prijamnik. Spojen na IO18 ESP32-S3.
SDAI2C podaci ESP32-S3IO8 ESP32-S3, zajednički za oba Qwiic konektora. Povučen na 3,3 V otpornikom od 10 kΩ preko JP1.
SCLI2C takt ESP32-S3IO9 ESP32-S3, zajednički za oba Qwiic konektora. Povučen na 3,3 V otpornikom od 10 kΩ preko JP1.
BOOTTT-SC1 B/COkidač bootloadera i konfiguracije prijamnika. Spojen na IO3 ESP32-S3 i povučen na 3,3 V otpornikom od 10 kΩ.
ADS-B RSTReset prijamnika TT-SC1Resetira prijamnik. Spojen na IO21 ESP32-S3 i na tipkalo ADS-B RESET.
IO1ESP32-S3 GPIO1RTC, TOUCH1, ADC1_CH0, PWM.
IO2ESP32-S3 GPIO2RTC, TOUCH2, ADC1_CH1, PWM.
IO41ESP32-S3 GPIO41MTDI, CLK_OUT1, PWM.
IO40ESP32-S3 GPIO40MTDO, CLK_OUT2, PWM.
IO39ESP32-S3 GPIO39MTCK, SUBSPICS1, CLK_OUT3, PWM.
IO0ESP32-S3 GPIO0Boot strapping pin, također spojen na tipkalo ESP32-IO0.
ESP-RSTESP32-S3 ENResetira ESP32-S3. Također je spojen na tipkalo ESP32-RESET i na krug za automatski reset čipa CH340K.
ESP-RXESP32-S3 UART0 RXDijeli se s USB-serijskim čipom CH340K preko otpornika od 1 kΩ.
ESP-TXESP32-S3 UART0 TXDijeli se s USB-serijskim čipom CH340K preko otpornika od 1 kΩ.
VCCLinija od 5 VIsta linija kao USB-C konektor, nakon njegovog osigurača od 500 mA. Napaja regulator.
3V3Linija od 3,3 VIzlaz ugrađenog regulatora TPS7A2633.
GNDMasaZajednička masa.

Vlastiti I2C pinovi prijamnika TT-SC1 nisu izvedeni na header: završavaju na ispitnim točkama na pločici, a njegov tehnički list označava ih kao rezervirane za buduću upotrebu.

Tri tipkala nalaze se ispod modula: ESP32-RESET resetira ESP32-S3, ESP32-IO0 povlači njegov boot pin IO0 na nisku razinu, a ADS-B RESET resetira samo prijamnik, pa jedan možete ponovno pokrenuti bez isključivanja napajanja drugog.

Četiri statusne LED diode nalaze se između dva Qwiic konektora:

LEDBojaUpravlja
PWRLjubičastaLinija od 3,3 V, pa svijetli kad god pločica ima napajanje.
PPSŽutaSignal jednog impulsa u sekundi na PPS ulazu prijamnika, koji prima PPS izlaz GNSS izvora. Ništa na pločici ga ne daje, pa ova LED dioda ostaje ugašena osim ako se na taj ulaz ne dovede PPS signal.
WIFI ONZelenaIO16 ESP32-S3, uključena na HIGH. Vaš firmware odlučuje kada svijetli.
ADS-B LIVEPlavaIO15 ESP32-S3, uključena na HIGH. Vaš firmware odlučuje kada svijetli.

Power supply​

Pločica uzima 5 V s USB-C konektora, preko osigurača od 500 mA, ili s pina VCC headera. Ugrađeni regulator TPS7A2633 (3,3 V, 500 mA) stvara liniju od 3,3 V koja napaja ESP32-S3, prijamnik TT-SC1 i oba Qwiic konektora. Svi I/O rade na logičkoj razini od 3,3 V.

Prijamnik TT-SC1 vuče tipično 70 mA na 3,3 V. Trgovina navodi struju mirovanja pločice kao 80 mA, bez uvjeta na kojima se taj podatak temelji, pa se ne može usporediti s tipičnom potrošnjom prijamnika.

Dimensions​

  • Veličina pločice: 38 x 54 mm
  • Montaža: četiri rupe od 3,2 mm

Jumpers​

Pogled odozgo na Soldered ADS-B 1090MHz Receiver ESP32-S3: modul ESP32-S3 na vrhu, lijevi header s oznakama SCK, CS, MISO, MOSI, TX, RX, SDA, SCL, BOOT, ADS-B RST, 3V3 i GND, desni header s oznakama IO1, IO2, IO41, IO40, IO39, IO0, ESP-RST, ESP-RX, ESP-TX, 3V3, GND i VCC, tipkala ESP32-IO0, ESP32-RESET i ADS-B RESET, jumperi JP2 do JP5 uz oznake ADS-B LIVE, WIFI ON, PPS i PWR, dva Qwiic konektora i USB-C konektor
Pogled odozgo: jumperi JP2 do JP5
JumperZadanoFunkcija
JP1ZatvorenPovezuje pull-up otpornike od 10 kΩ na SDA i SCL s 3,3 V. Prerežite ga da odspojite oba pull-up otpornika. Nalazi se na stražnjoj strani pločice.
JP2 to JP5ZatvorenSvaki povezuje jednu statusnu LED diodu: JP2 LED diodu PWR, JP3 LED diodu PPS, JP4 LED diodu WIFI ON, JP5 LED diodu ADS-B LIVE. Prerežite jedan da odspojite tu LED diodu i uštedite njezinu struju.

Hardware repository​

Za ovu pločicu nije pronađen repozitorij hardverskog dizajna u GitHub organizaciji SolderedElectronics. README datoteke biblioteka spominju hardverski repozitorij za ovu pločicu, ali ne povezuju na njega.
