Detalji hardvera
Produljenje obavlja LTC4331 tvrtke Analog Devices. On pretvara I2C sabirnicu u diferencijalni signal na upredenoj parici, pa ista transparentna sabirnica može raditi preko Ethernet kabela. Ova pločica dodaje Qwiic konektor, RJ45 utičnicu, dva 6-pinska headera za upravljačke i statusne pinove te jumpere za lemljenje za brzinu veze, upravljačku adresu i pull-up otpornike.
Ključne specifikacije
| Specification | Value |
|---|---|
| Interfejs | |
| Interfejs | I2C (Qwiic) |
| Qwiic kompatibilno | Da |
| Zadana I2C adresa | 0x77 (vlastiti upravljački uređaj čipa LTC4331) |
| Promjenjiva I2C adresa | Da, 0x3C do 0x3F i 0x74 do 0x77 pomoću jumpera A1 i A2, ili onemogućeno |
| Kompatibilno s breadboardom | Da |
| Veza | Diferencijalno preko kabela s upredenim paricama, RJ45 utičnica |
| Brzina veze | 12,5 kHz do 1 MHz, postavlja se jumperima SPEED1 i SPEED2 (zadano 1 MHz) |
| Maksimalna duljina kabela | 30 m pri 1 MHz do više od 1200 m pri 100 kHz i manje |
| Način rada | Lokalni prema zadanim postavkama, udaljeni kada je pin REMOTE spojen na 3,3 V |
| Pull-up otpornici | 10 kΩ na SDA i SCL, mogu se odspojiti jumperom za lemljenje |
| Snaga | |
| Napon napajanja | 3,3 V |
| Logička razina | Samo 3,3 V |
| Radna struja | 65 mA |
| Struja u stanju mirovanja | 40 µA |
| Zaštita | ESD |
| Ostalo | |
| IC | LTC4331 (Analog Devices) |
| Konektori | Jedan Qwiic, jedan RJ45, dva 6-pinska headera od 2,54 mm |
| Dimenzije | 38 × 22 mm |
| Montaža | Dvije rupe od 3,2 mm |
| Radna temperatura | −40 °C do 85 °C (LTC4331I) |

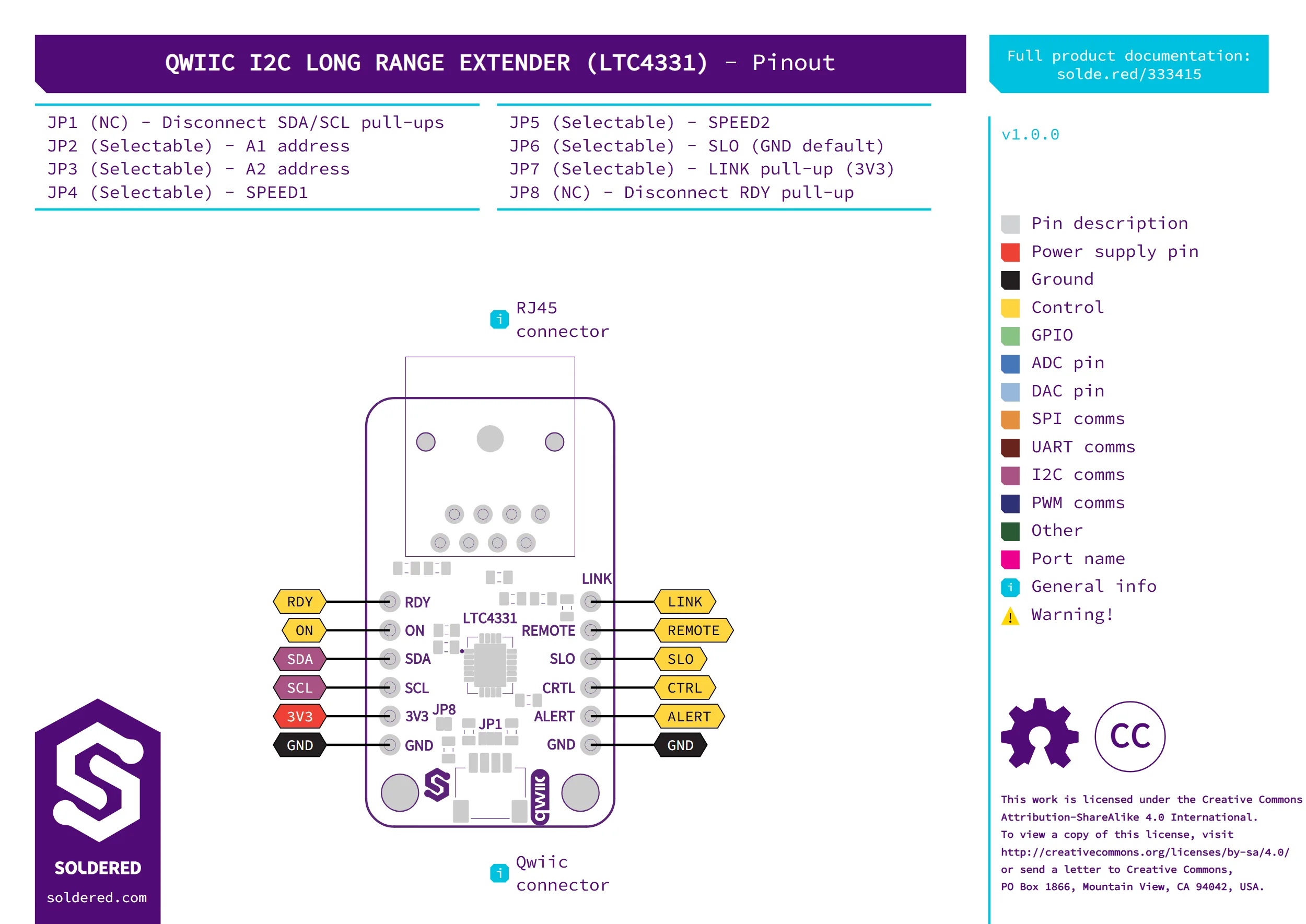

Raspored pinova

Lijevi header (K2) nosi I2C stranu. Desni header (K3) nosi upravljačke i statusne pinove veze. Pinovi su navedeni odozgo prema dolje, kako su nacrtani gore.
| Oznaka pina | Naziv pina | Opis |
|---|---|---|
RDY | RDY | Status spremnosti I2C-a, open-drain. Prelazi u nisku razinu čim se I2C sučelje pločice priključi na sabirnicu. Vrijedi samo na lokalnoj strani. |
ON | ON | Ulaz za omogućavanje. Za rad ga držite na visokoj razini. Niska razina stavlja LTC4331 u način niske potrošnje, s onemogućenim izlazima. |
SDA | SDA | I2C podaci. |
SCL | SCL | I2C takt. |
3V3 | 3V3 | Napajanje 3,3 V. |
GND | GND | Masa. |
LINK | LINK | Status veze, open-drain. Prelazi u nisku razinu čim se uspostavi veza s drugom pločicom. Vrijedi samo kada je lokalna pločica spojena s udaljenom pločicom. |
REMOTE | REMOTE | Odabir načina rada. Kada je nespojen, očitava se kao niska razina (lokalna strana). Spojite ga na 3,3 V na udaljenoj pločici kako bi ona postala udaljena strana. |
SLO | SLO | Spori način veze. Niska razina ograničava brzinu porasta (slew rate) odašiljača veze, što je bitno samo pri dvije najsporije brzine veze. |
CRTL | CTRL | Jedan digitalni signal koji se prenosi s lokalne pločice na udaljenu pločicu. Na sitotisku je otisnut kao CRTL. |
ALERT | ALERT | Prekid, prenosi se natrag s udaljene strane na lokalnu stranu. |
GND | GND | Masa. |
Qwiic konektor (K4) nosi SCL, SDA, 3V3 i GND.
RJ45 utičnica (K1) nosi diferencijalnu vezu:
| RJ45 pin | Signal |
|---|---|
| 1 | DIFF+ |
| 2 | DIFF- |
| 5 | GND |
| 6 | 3V3 |
| 3, 4, 7, 8 | Nije spojeno |
Napon i logičke razine
| Priključak | Podržani napon | Napomene |
|---|---|---|
| Qwiic konektor i headeri | 3,3 V | Napajanje i logička razina. Pločica radi samo s 3,3 V. |
| RJ45 utičnica | 3,3 V | Uz diferencijalni par nosi 3V3 i GND. |
Ova pločica radi samo s 3,3 V, i za napajanje i za I2C logiku. Ne spajajte napajanje od 5 V ni logiku od 5 V.
Dimenzije
Pločica je dimenzija 38 × 22 mm, s dvije montažne rupe od 3,2 mm.
Jumperi
JP2 do JP7 nalaze se na stražnjoj strani pločice. Ostali su na prednjoj strani.
| Jumper | Zadano | Funkcija |
|---|---|---|
| JP1 | Zatvoren | Spaja 3,3 V na pull-up otpornike za SDA i SCL (svaki 10 kΩ). Prerežite ga kako biste ih odspojili. |
| JP2, JP3 | 3,3 V | I2C adresa upravljačkog uređaja čipa LTC4331. JP2 postavlja A1, a JP3 postavlja A2. Svaki je na visokoj razini (3,3 V, zadano), niskoj razini (GND) ili otvoren. Pogledajte tablicu adresa u nastavku. |
| JP4, JP5 | GND | Brzina veze. JP4 postavlja SPEED1, a JP5 postavlja SPEED2. Svaki je na niskoj razini (GND, zadano), visokoj razini (3,3 V) ili otvoren. Pogledajte tablicu brzina u nastavku. |
| JP6 | GND | Razina pina SLO. Niska razina (GND, zadano) ograničava brzinu porasta (slew rate) veze. Drugi položaj spaja SLO na 3,3 V preko pull-up otpornika. |
| JP7 | 3,3 V pull-up | Pin LINK. Zadani položaj spaja LINK na pull-up otpornik kako bi se status mogao očitati. Drugi položaj spaja LINK na GND. |
| JP8 | Zatvoren | Spaja pull-up otpornik na RDY. Prerežite ga kako biste ga odspojili. |
Ne ostavljajte JP6 otvorenim. Prema podatkovnoj tablici LTC4331 pin SLO ne smije
ostati nespojen (plutati), stoga držite JP6 na GND ili 3,3 V.
Za promjenu jumpera s 3 pada prerežite vodljivi put između dvaju spojenih padova, a zatim lemom premostite par koji želite. Da bi pin ostao otvoren, prerežite vodljivi put i ništa ne premošćujte.
I2C adresa (JP2 i JP3)
LTC4331 ima interni I2C uređaj za status i konfiguraciju. Adresa
se postavlja pinovima A1 i A2. Nijednu od ovih adresa ne rezervira I2C
specifikacija.
| A1 (JP2) | A2 (JP3) | Adresa |
|---|---|---|
| Visoko | Visoko | 0x77 (zadano) |
| Otvoreno | Visoko | 0x74 |
| Nisko | Visoko | 0x76 |
| Visoko | Otvoreno | 0x75 |
| Visoko | Nisko | 0x3F |
| Otvoreno | Nisko | 0x3C |
| Nisko | Otvoreno | 0x3D |
| Nisko | Nisko | 0x3E |
| Otvoreno | Otvoreno | Interni uređaj onemogućen |
Brzina veze (JP4 i JP5)
| SPEED1 (JP4) | SPEED2 (JP5) | Brzina veze | Maksimalna duljina kabela |
|---|---|---|---|
| Nisko | Nisko | 1 MHz | 30 m (zadano) |
| Otvoreno | Nisko | 500 kHz | 60 m |
| Visoko | Nisko | 250 kHz | 200 m |
| Nisko | Otvoreno | 125 kHz | 600 m |
| Nisko | Visoko | 100 kHz | 1200 m |
| Visoko | Otvoreno | 63 kHz | Više od 1200 m |
| Otvoreno | Otvoreno | 31 kHz | Više od 1200 m |
| Otvoreno | Visoko | 20 kHz | Više od 1200 m |
| Visoko | Visoko | 12,5 kHz | Više od 1200 m |
Maksimalne duljine preuzete su iz podatkovne tablice LTC4331, izmjerene s Cat5E Ethernet kabelom u laboratoriju. Duljina koju ćete postići ovisi o vašem kabelu i okruženju.
